Fxx/Gxx: Soft-Close Heckklappe codieren mit BimmerCode

*Werbung / Affiliate

Da viele immer wieder fragen: „Wie kann ich meine Heckklappe so codieren, dass sie langsamer zuschlägt?“

Für neuere Modelle des F-Reihe und G-Reihe müsst Ihr folgende Werte ändern, ab Mitte/Ende 2018, alle anderen, weiter runter scrollen:
Hier sind sie schon angepasst, anhand einer X-Reihe

3011 APPL_PLG_SPEED_PROFILE, 64 (oberer Wert)
ProfileCloseStartNode1PwmPlg Werte=00, 3E
ProfileCloseStopNode1PwmPlg Werte=00, 98
ProfileCloseStartNode2PosPlg Werte=00, 32
ProfileCloseStopNode1PosPlg Werte=00, 32

3072 APPL_LTG_SPEED_PROFILE, 69 (unterer Wert)
ProfileCloseStartNode1Pwm Werte=00, 25
ProfileCloseStopNode1Pwm Werte=00, BB
ProfileCloseStopNode1Pos Werte=00, 96
ProfileCloseStartNode2Pos Werte=00, 96

ProfileCloseStartNode_X_PosPlg bezieht sich auf die Position in der oberen Heckklappe, an der ein Abschnitt beginnt.
ProfileCloseStartNode_X_Pos bezieht sich auf die Position in der unteren Heckklappe, an der ein Abschnitt beginnt.
ProfileCloseStopNode_X_PosPlg bezieht sich auf die Position in der oberen Heckklappe, an der ein Abschnitt endet.
ProfileCloseStopNode_X_Pos bezieht sich auf die Position in der unteren Heckklappe, an der ein Abschnitt endet.

Die niedrigere Geschwindigkeit kann nur geändert werden, wenn die Heckklappe fast geschlossen ist
1. Ändern Sie den StopNode1PosPlg-Wert so, dass er mit StartNode2PosPlg übereinstimmt, sodass die Heckklappe, wenn sie StartNode2PosPlg erreicht, zum Profil von Knoten1 wechselt.
(Knoten verlaufen von unten nach oben, StartNode1PosPlg befindet sich am Heckklappenschloss. StopNode2PosPlg ist die Heckklappe vollständig geöffnet.)
2. Unterer Wert von ProfileCloseStartNode1PwmPlg und ProfileCloseStopNode1PwmPlg.
Bei Verwendung dieses Setups geht die Heckklappe auf normale Geschwindigkeit und reduziert die Geschwindigkeit erst, wenn StopNode1PosPlg erreicht ist (möglicherweise irgendwo in der Nähe des Heckklappenschlosses). Wenn die Heckklappe die Geschwindigkeit zu früh reduziert, reduzieren Sie die Werte von StopNode1PosPlg und StartNode2PosPlg.

Ggf. X-G-Modelle
Für diejenigen von uns, die die Schwellenknöpfe an den Seiten der Klappe angepasst haben, um das Klappern der Klappe zu verhindern, müssen Sie möglicherweise eine einzige Anpassung vornehmen, um der zusätzlichen Kraft Rechnung zu tragen,
die zum ordnungsgemäßen Schließen der Luke erforderlich ist:
‚
ProfileCloseStartNode1PwmPlg = wert00,XX
wobei XX = 40 bis 45 (wie in wert00,41)

Bei 00,3E schloss die Klappe nicht vollständig und hinterließ eine Lücke, dann öffnete sie sich wieder.
Auf 00,41 umgestellt und es schließt und verriegelt perfekt. Wenn es etwas weicher sein sollte:
ProfileCloseStopNode1PwmPlg = wert00,YY ändern / wobei YY = 8C bis 96 möglich ist.

Hier die Anleitung:

1.) Ihr Braucht BimmerCode mit passenden Adapter oder Esys

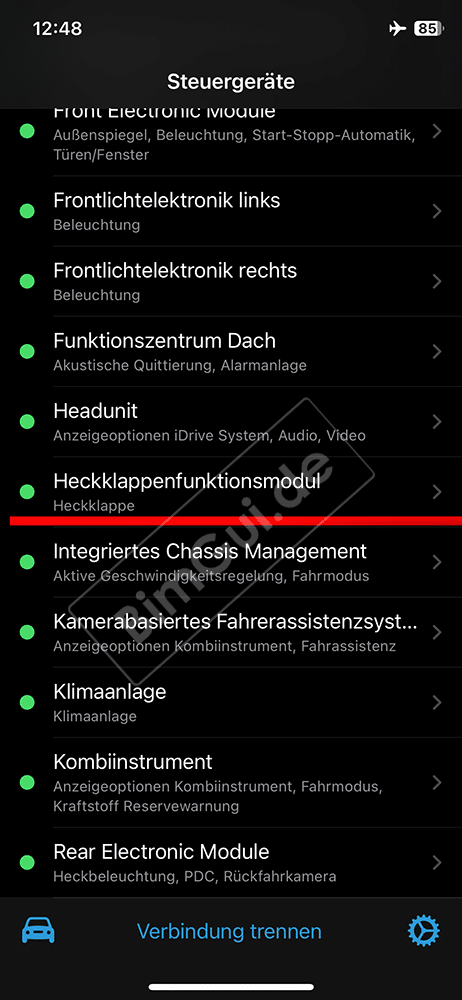

2.) Verbindet Euer Auto mit BC

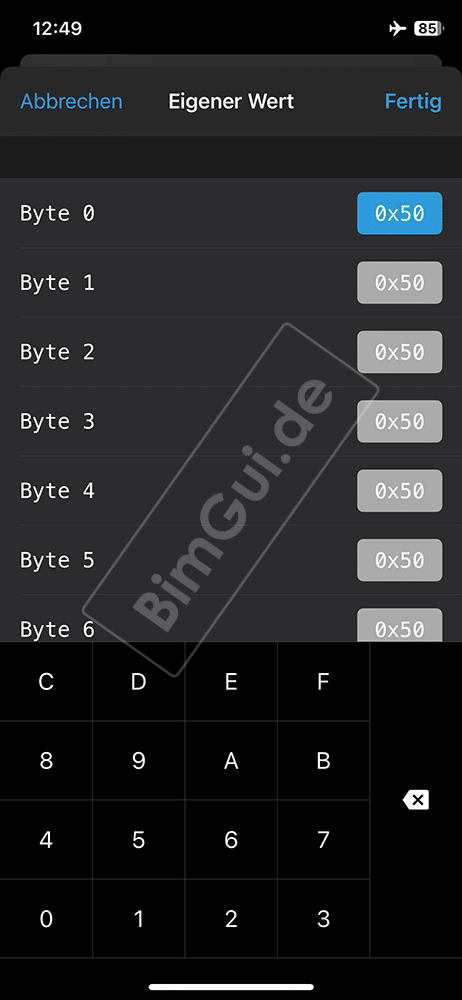

**Schreib dir deine derzeitigen Einstellungen lieber mal auf, auch zwei Haken sind möglich. Wähle „Eigener Wert…“**

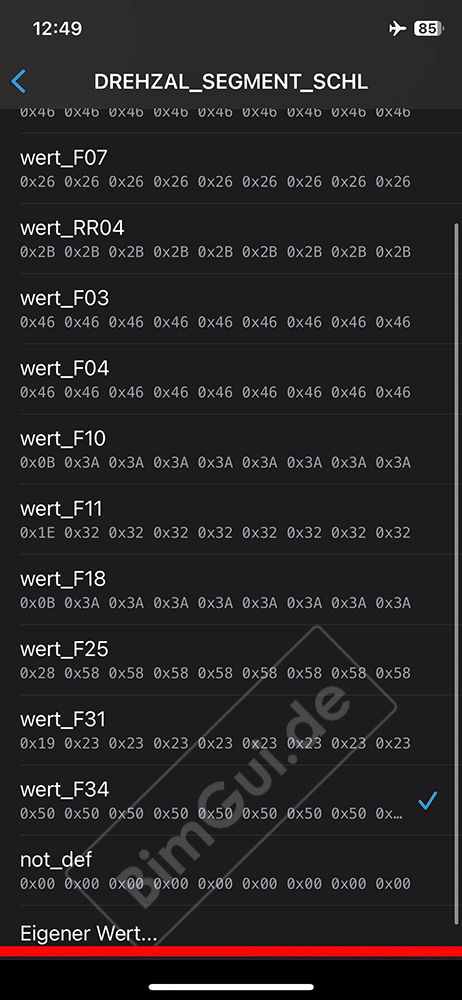

**So sieht es Original aus, zumindest bei meinem F34**

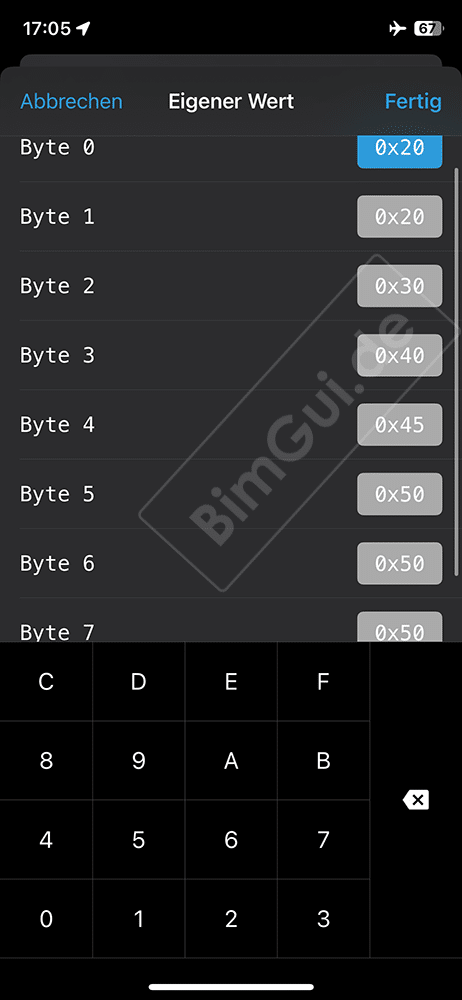

Nach langem rumspielen, ist diese Einstellung für mich am besten. (F34)

Ihr müsst da auch leider etwas nachbessern wenn es bei Euch anders ist, es bleibt eine Spielerei mit den Werten
Übrigens: Ihr müsst erst auf eines der grauen Kästchen klicken damit es hellblau wird, dann Löschtaste, dann Werte eingeben.

Die Werte sind verkehrt zu sehen, BYTE 0 ist kurz vor dem Schließende

BYTE 0: 0x20 <- Ende
BYTE 1: 0x20
BYTE 2: 0x30
BYTE 3: 0x40
BYTE 4: 0x45
BYTE 5: 0x50
BYTE 6: 0x50
BYTE 7: 0x50
BYTE 8: 0x50 <– Anfang

So sieht es bei meinem aus, demnächst ein besseres Video.

Hier noch die Hexadezimal Tabelle, wenn es jemand genau wissen will 🙂

Dezimal	Hexadezimal	Oktal	Binär/Dual
0	00	0	00000000
1	01	1	00000001
2	02	2	00000010
3	03	3	00000011
4	04	4	00000100
5	05	5	00000101
6	06	6	00000110
7	07	7	00000111
8	08	10	00001000
9	09	11	00001001
10	0A	12	00001010
11	0B	13	00001011
12	0C	14	00001100
13	0D	15	00001101
14	0E	16	00001110
15	0F	17	00001111
16	10	20	00010000
17	11	21	00010001
18	12	22	00010010
19	13	23	00010011
20	14	24	00010100
21	15	25	00010101
22	16	26	00010110
23	17	27	00010111
24	18	30	00011000
25	19	31	00011001
26	1A	32	00011010
27	1B	33	00011011
28	1C	34	00011100
29	1D	35	00011101
30	1E	36	00011110
31	1F	37	00011111
32	20	40	00100000
33	21	41	00100001
34	22	42	00100010
35	23	43	00100011
36	24	44	00100100
37	25	45	00100101
38	26	46	00100110
39	27	47	00100111
40	28	50	00101000
41	29	51	00101001
42	2A	52	00101010
43	2B	53	00101011
44	2C	54	00101100
45	2D	55	00101101
46	2E	56	00101110
47	2F	57	00101111
48	30	60	00110000
49	31	61	00110001
50	32	62	00110010
51	33	63	00110011
52	34	64	00110100
53	35	65	00110101
54	36	66	00110110
55	37	67	00110111
56	38	70	00111000
57	39	71	00111001
58	3A	72	00111010
59	3B	73	00111011
60	3C	74	00111100
61	3D	75	00111101
62	3E	76	00111110
63	3F	77	00111111
64	40	100	01000000
65	41	101	01000001
66	42	102	01000010
67	43	103	01000011
68	44	104	01000100
69	45	105	01000101
70	46	106	01000110
71	47	107	01000111
72	48	110	01001000
73	49	111	01001001
74	4A	112	01001010
75	4B	113	01001011
76	4C	114	01001100
77	4D	115	01001101
78	4E	116	01001110
79	4F	117	01001111
80	50	120	01010000
81	51	121	01010001
82	52	122	01010010
83	53	123	01010011
84	54	124	01010100
85	55	125	01010101
86	56	126	01010110
87	57	127	01010111
88	58	130	01011000
